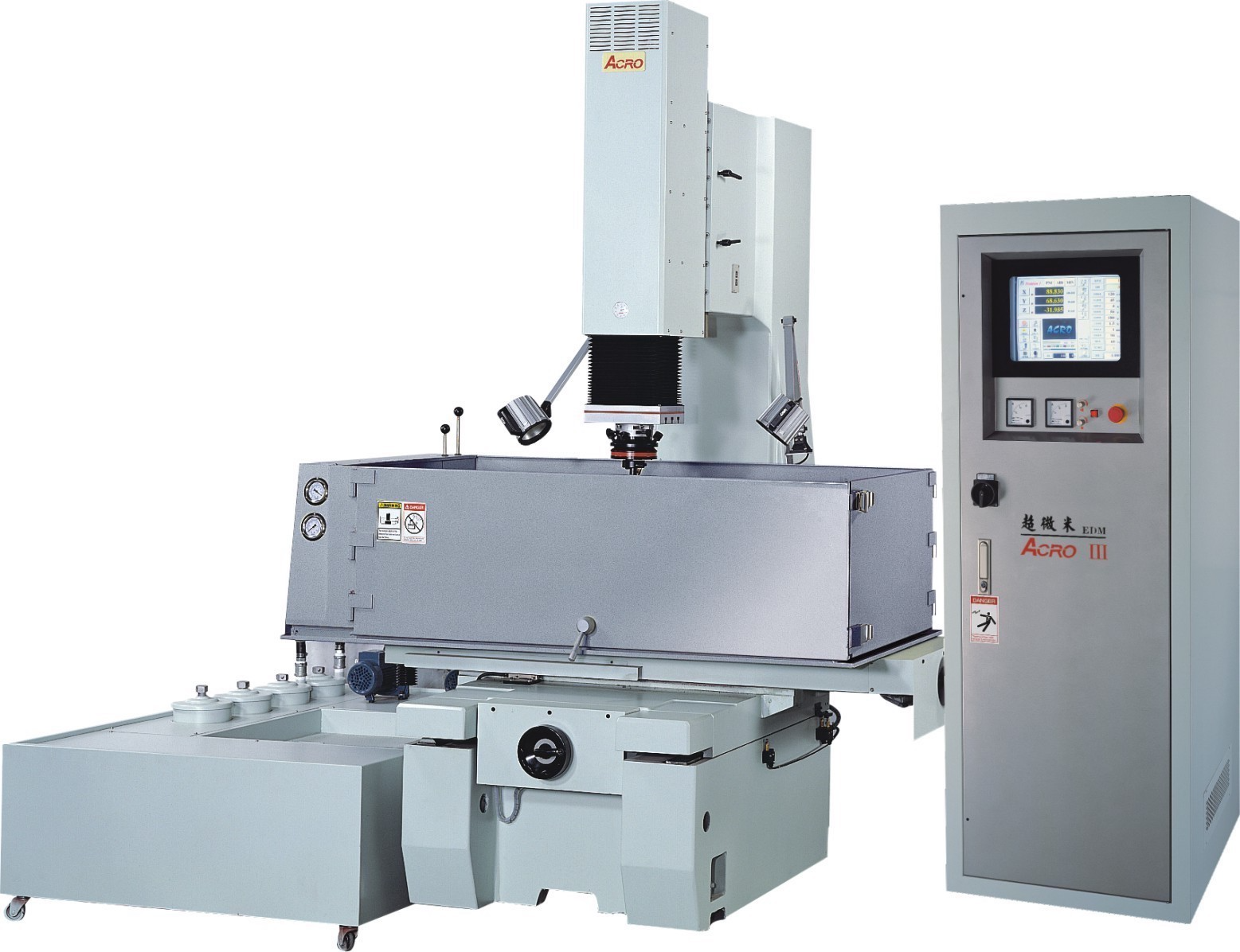

CNC S-650
機台採世界專利的米漢納鑄鐵，軔性強，耐磨性高，再經回火，特殊材質應力清除處理，使其永不變形，確保精度。
X，Y軸各滑動的接觸面均貼有TURCITED-B耐磨片，摩擦係數低，既使重壓下，仍能確保精度及維持操作之靈敏度。
C5雙螺帽滾珠螺桿，加有預壓，位移穩定，永保精度。
主軸採進口高強度無縫鋼材，聯體成型，高精度軸承及線性滑軌，確保伺服運動的穩定性，提升加工效率。
工作台面做高週波硬化熱處理，並經大型精度磨床研磨處理，以確保製造精度與壽命。
15″彩色LCD顯示器，128MB RAM, 全中文圖式的操作畫面，不需記憶任何指令，易學易用，更具親和力。
防塵、防油，無干擾的觸摸式螢幕，實現無按鍵式，讓操作更加簡單方便。
機器出廠已有內定的放電加工參數巨集操作者無需再設定，其亦可自編修加工參數，進階的電流，脈寬的微調，達到最佳效率。
獨特的迴路設計，每單發脈波檢測，比一般平均脈波檢測更加準確，效率自然提高。
自動檢知積碳，自動排渣，或做停機處理。
錯誤訊息或故障，螢幕自動顯示可能原因及如何排除說明。
各種異常情況發生，會有不同的警告聲，以達到判別效果，並在螢幕上顯示錯誤訊息及解決方式。
三軸光學尺 0.005mm 解析度，迴授顯示。
內定可儲存999組加工參數，每組有10段深度設定，從粗至細修自動加工，亦可做傳統單段深度設定，單一加工條件設定。
在放電過程中可隨意更改放電參數 (亦可編輯另外加工參數)。
多重安全裝置，液位，漏油檢查，智慧型偵測防火電眼感知。
Z軸鎖定功能，可配合工作需要，如火花放電校模或加裝搖動頭做搖動加工。
另有加工時間計時，公制與英制互換，加工極性切換，可顯示絕對座標值或相對座標值及中英文互換多項功能。
項目 | 單位 | S -650 |
工作油槽、內槽(L×W×H) | mm | 1600×995×520 |
工作台尺寸 (L×W) | mm | 1000×600 |
X、Y軸行程 | mm | 600×500 |
Z+Z1行程 | mm | 300/380 |
主軸至工作台距離 | mm | 960 |
電極最大載重 | kgs | 180 |
最大工作件載重 | kgs | 800 |
機械重量 | kgs | 3500 |
機械外型尺寸(L×W×H) | mm | 2000×1850×2450 |
機械包裝尺寸(L×W×H) | mm | 2150×2150×2560 |
過濾箱規格 | 單位 |
|
油箱外型尺寸(L×W×H) | mm | 1800×1280×450 |
油箱包裝尺寸(L×W×H) | mm | 1940×1340×1070 |
油箱容量 | l | 1030 |
油箱淨重 | kgs | 220 |
過濾網數量 | pcs | 4 |
最大輸出電源 | A | 60 | 90 | 120 |
輸入電源 | V | 220/380/415/440 | 220/380/415/440 | 220/380/415/440 |
最快加工速度 | m3/min | 400 | 480 | 550 |
電源總容量 | KVA | 7 | 10 | 15 |
最細表面粗度 | μm | Ra 0.2 | Ra 0.2 | Ra 0.2 |
最低電極消耗比 | % | < 0.2 | < 0.2 | < 0.2 |
外型尺寸 | mm | 770×750×1780 | 770×750×1780 | 900×750×1800 |
外箱尺寸 | mm | 970×910×2000 | 970×910×2000 | 1100×910×2020 |
重量 | kgs | 250 | 260 | 300 |
標準配件 | 濾油網 | 2個 | 選購配件 | 穩壓器 |
工具箱及工作夾具 | 1組 | 冷卻器 | ||
噴油磁性座 | 2個 | 永久磁盤 | ||
電極頭 | 1個 | 搖動電極頭 | ||
自動滅火器 | 1個 | 電極夾具 | ||
石英工作燈 | 1個 |
|
